[ AWS ] VPC 와 VPC의 구성요소 (AZ, Subnet, IGW, NACL, Route table, Nat Gateway, Bastion Host, VPC Endpoint )

(본 포스팅은 개인 공부 목적으로 정리된 내용입니다.)

---

1. VPC란?



Amazon Virtual Private Cloud(VPC)를 사용하면 AWS 클라우드에서 논리적으로 격리된 공간을 프로비저닝하여 고객이 정의하는 가상 네트워크에서 AWS 리소스를 시작할 수 있습니다.

IP주소 범위 선택, 서브넷 생성, 라우팅 테이블 및 네트워크 게이트웨이 구성등 가상 네트워킹 환경을 완벽하게 제어할 수 있습니다.

VPC에서 IPv4와 IPv6를 모두 사용하여 리소스와 애플리케이션에 안전하고 쉽게 액세스 할 수 있습니다.

=> 나만의 데이터 센터



1) Default VPC

• 계정 생성시 자동으로 셋업되어 있음 (모든 리전에)
• 모든 서브넷의 인터넷 접근이 가능함
• EC2가 퍼블릭 IP와 Private IP 모두 가지고 있음
• 삭제시 복구 불가



2) Custom VPC

• 새로 만들어야 함
• Default VPC의 특징을 가지고 있지 않음



3) VPC를 사용하여 할수 있는 일들

• EC2 실행 가능
• 서브넷을 구성 가능
• 보안 설정(IP block, 인터넷에 노출되지 않은 EC2 구성등) 가능



4) VPC Peering: VPC 간에 연결

• Transitive Peering 불가능: 한 다리 건너 연결되어 있다고 해서 Peering이 된것이 아님



5) VPC Flow Log

• VPC의 로그를 CloudWatch에 저장 가능



6) IP 대역 지정 가능

*Region에 하나: 다른 Region으로 확장 불가능

---

---

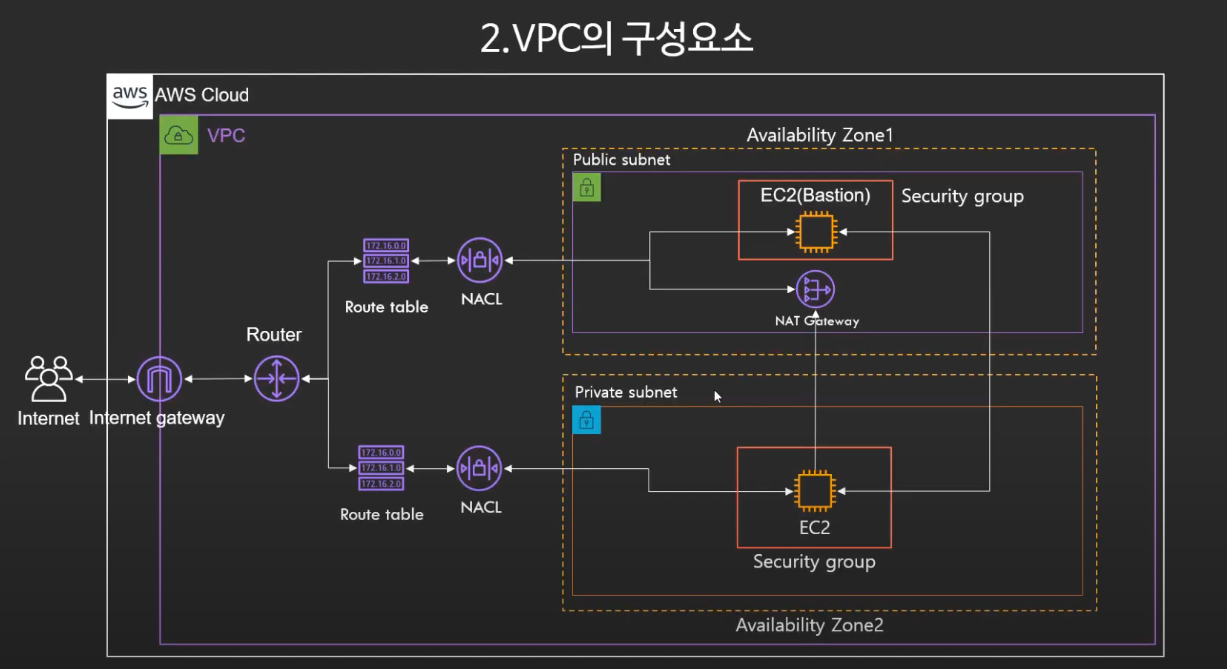

2. VPC의 구성요소



1) Avaliability Zone

2) Subnet

3) Internet Gate Way

4) Network Access Control List/Security Group

5) Route Table

6) Netwotk Address Translation Instance/Nat Gateway

7) Bastion Host

8) VPC Endpoint



---

1)Availability Zone

물리적으로 분리되어 있는 인프라가 모여있는 데이터 센터

고가용성을 위해서 항상 일정거리 이상 떨어져 있음

하나의 리젼은 2개 이상의 AZ로 이루어져 있음

각 계정의 AZ는 다른 계정의 AZ와 다른 아이디를 부여받음

계정1의 AZ-A는 계정2의 AZ-A와 다른 곳에 있음





*AWS는 Region / AZ이라는 개념이 있음



Region은 일종의 나라임. 하나의 큰 물리적/ 지리적 단위를 의미함

우리나라 주변에는 서울/도쿄/베이징 리젼이 존재함

AZ는 자연재해/ 불가피한 상황에서 모든 데이터가 한꺼번에 날아가는 것을 대비해서 일정 거리이상 떨어져 있어야 함

하나의 서브넷은 하나의 AZ안에 종속되어야 함





2)Subnet

• VPC의 하위 단위
• 하나의 AZ에만 생성가능 - 다른 AZ로 확장 불가능

        - 하나의 AZ에는 여러개의 Subnet 생성 가능

• Private Subnet: 인터넷에 접근이 불가능한 Subnet => 보안을 위해서 만듦

우리의 DB, 중요한 로직을 처리하는 것을 인터넷으로 접근이 되어서 해킹에 노출될 필요가 없기 때문

• Public Subnet: 인터넷에 접근 가능한 Subnet

우리의 웹서버/애플리케이션 서버등

• CIDR block range 설정 가능



*CIDR block range = IP주소를 분배하는 방법

*Private Subnet는 보안적인 이점도 존재하지만, 인터넷 연결이 안되어 있기 때문에 접근을 못하는 상황도 발생함 (DB를 업데이트/ 패치를 진행/ 데이터를 조작)

=> 이것에 대한 해결책으로 Bastion Host와 Nat Gateway가 존재함





3)Internet Gateway(IGW)

• 인터넷으로 나가는 통로
• 고가용성이 확보되어 있음
• IGW로 연결되지 않은 서브넷 = Private Subnet
• Route Table에서 연결해줘야 함
• 기본적으로 VPC 생성시 만들어지지 않음





4)NACL / Security Group

• 검문소의 역할
• 어떤 ip 대역에 어떤 데이터들이 어떤 포트로 왔다갔다 하는지 정의해줌
• NACL : Stateless, SG : Stateful
• 기본적으로 VPC 생성시 만들어줌
• Deny(blocking)는 NACL에서만 가능



5)Route Table

• 트래픽이 어디로 가야할지 알려주는 이정표
• 기본적으로 VPC 생성시 만들어줌





6)Netwotk Address Translation Instance(Nat Instance)/Nat Gateway

• Private Instance가 외부의 인터넷과 통신하기 위한 통로
• public Subnet에 있는 EC2/ NG에게 트래픽을 전달해달라고 부탁하는 것

(private Subnet 과 public Subnet은 같은 VPC안에 있기 때문에 통신이 가능)

• NAT Instance는 단일 Instance(ec2, 꺼지면 서버가 죽음, 트래픽의 처리양도 작음, SG의 영향을 받음)/ NAT Gateway(서비스는 고가용성이 보장되어 있어서 서버가 죽지 않음, 트래픽의 수요에 따라 자동으로 나누어짐, SG의 영향을 받지 않음)는 AWS에서 제공하는 서비스
• NAT Instance를 사용할 때 Source/ Destination Check을 해제해야 함
• NAT Instance는 public Subnet에 있어야 함



*AWS에서 EC2와 관련된 모든 트래픽을 처리할 때, EC2는 모든 트래픽의 소스이거나, 목적지 일 것이라고 여김.

그런데 public Subnet의 EC2는 트래픽의 소스/ 목적지가 아니기 때문에 NAT Instance를 사용할 때 Source/ Destination Check을 해제해야 함



*NAT Instance: 서브넷 뒤에 있는 인스턴스들이 외부와 통신하기 위한 인스턴스/ private instance의 ec2를 위한 인스턴스







7)Bastion Host: 외부에서 서버에 접근하기 위한 인스턴스

• Private Instance에 접근하기 위한 Instance
• Public Subnet에 위치해야함
• 사용자를 위해서 사용자가 private instance에 접근하기 위한 인스턴스





*NAT Instance는 Bastion Host를 겸할수 있지만,

NAT Gateway는 Bastion Host를 겸할수 없음 (ec2가 아니기 때문)



*NAT Gateway는 SG 안에 있지 않지만,

Bastion Host는 ec2라서 SG 안에 있음
